Как работает трехфазный двигатель

Принцип работы трехфазного двигателя

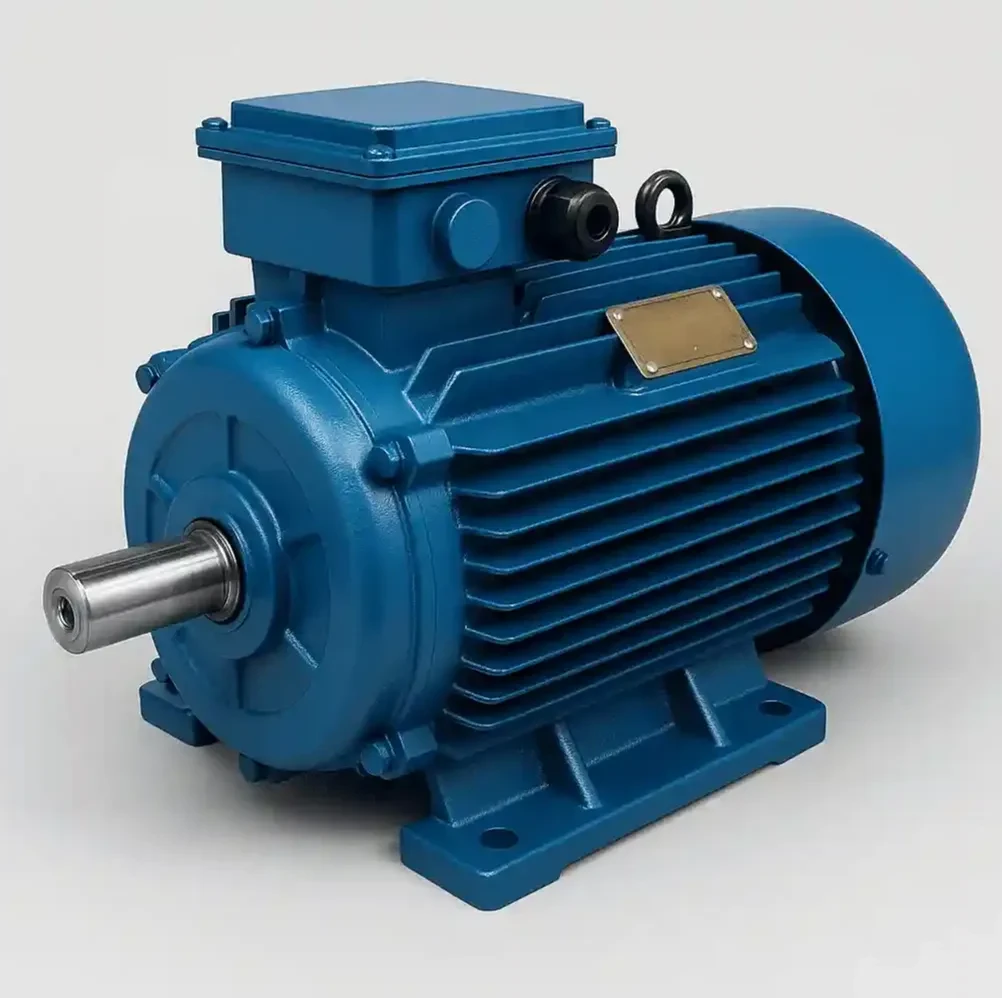

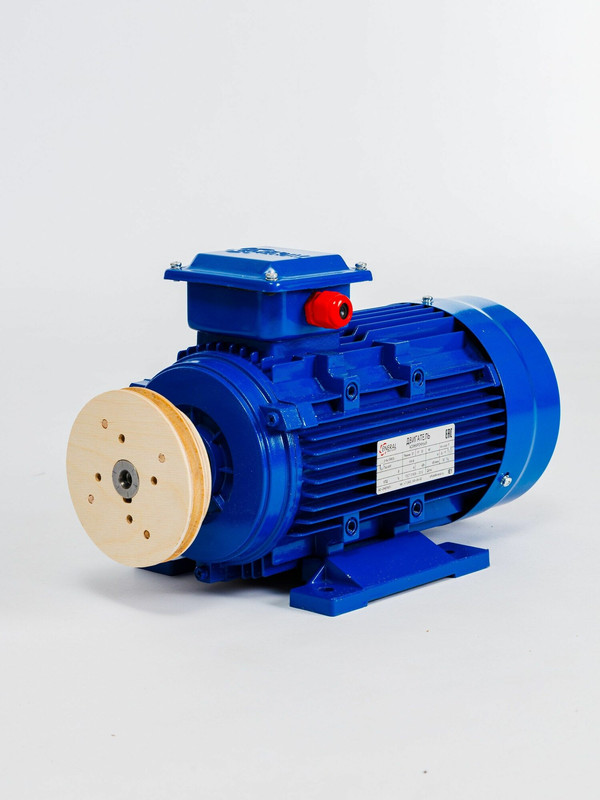

Трехфазный двигатель — это один из самых распространенных типов электродвигателей, используемых в промышленности, на производстве, в сельском хозяйстве и в коммерческом оборудовании. Он отличается высокой надежностью, энергоэффективностью и стабильной работой при больших нагрузках. Чтобы понять, как работает трехфазный двигатель, необходимо разобраться в его устройстве и принципе формирования вращающегося магнитного поля.

Как устроен трехфазный двигатель

Трехфазные электродвигатели чаще всего относятся к асинхронному типу, хотя существуют и синхронные модели. Наиболее популярным вариантом является асинхронный двигатель с короткозамкнутым ротором.

Как работает трехфазный двигатель: принцип создания вращающегося магнитного поля

Основой работы трехфазного двигателя является явление электромагнитной индукции. В статоре расположены три обмотки, смещенные относительно друг друга на 120 градусов. Когда к ним подается трехфазное напряжение, в каждой обмотке возникает переменный ток.

Поскольку фазы сдвинуты по времени, в статоре формируется вращающееся магнитное поле. Это поле постоянно меняет направление и словно "крутится" внутри корпуса двигателя. Именно оно и приводит ротор во вращение.

Вращающееся магнитное поле — ключевой элемент, который объясняет, как работает трехфазный двигатель без применения щеток и коллектора.

Как работает трехфазный двигатель с короткозамкнутым ротором

Наиболее распространенная конструкция — асинхронный двигатель с короткозамкнутым ротором, который часто называют «беличьей клеткой». Ротор представляет собой набор металлических стержней, замкнутых по краям кольцами.

Когда вращающееся магнитное поле статора пересекает проводники ротора, в них индуцируется ток. Взаимодействие магнитного поля статора и тока ротора создает электромагнитную силу, которая начинает вращать ротор.

Ротор всегда немного отстает от скорости вращения магнитного поля. Именно из-за этой разницы скоростей двигатель называется асинхронным. Это отставание называется скольжением.

Преимущества такой конструкции:

• простота устройства;
• отсутствие щеточного узла;
• минимальное обслуживание;
• долговечность.

Как работает трехфазный двигатель при подключении «звезда» и «треугольник»

Схема подключения обмоток влияет на параметры работы двигателя. Существуют два основных способа подключения:

Подключение «звезда»
Используется при пуске двигателя или при работе на пониженном напряжении. Позволяет снизить пусковой ток и уменьшить нагрузку на сеть.

Подключение «треугольник»
Обеспечивает максимальную мощность двигателя при номинальном напряжении.

Иногда применяется схема «звезда-треугольник», при которой запуск происходит по схеме «звезда», а после набора оборотов двигатель переключается на «треугольник». Это снижает пусковые токи и защищает оборудование.

Как работает трехфазный двигатель под нагрузкой

При подключении нагрузки к валу двигателя увеличивается скольжение. Это означает, что ротор немного сильнее отстает от вращающегося магнитного поля. В ответ на это возрастает ток в роторе и создается больший вращающий момент.

Таким образом, трехфазный двигатель автоматически адаптируется к изменению нагрузки. Это делает его устойчивым к перепадам механического сопротивления.

Характеристики двигателя:

• мощность;
• частота вращения;
• крутящий момент;
• КПД;
• коэффициент мощности.

Частота вращения зависит от частоты питающей сети и числа полюсов статора.

Как работает трехфазный двигатель с точки зрения физики процессов

Если рассматривать процесс глубже, то работа двигателя основана на законе электромагнитной индукции Фарадея и силе Лоренца. Переменное магнитное поле создает вихревые токи в проводниках ротора, а взаимодействие этих токов с магнитным полем вызывает механическое движение.

Энергия преобразуется следующим образом:
электрическая энергия → магнитное поле → механическая энергия вращения.

Благодаря отсутствию сложных механических контактов, потери энергии минимальны, а срок службы значительно выше по сравнению с коллекторными двигателями.

Преимущества трехфазного двигателя

• Высокий КПД и экономичность
• Стабильная работа без пульсаций
• Простая конструкция
• Надежность в тяжелых условиях
• Возможность работы с частотным преобразователем

Трехфазные двигатели широко применяются в насосах, компрессорах, вентиляторах, станках, конвейерах и другом промышленном оборудовании.

Как работает трехфазный асинхронный двигатель

Если объяснять максимально просто, то трехфазный двигатель работает благодаря вращающемуся магнитному полю, которое создается тремя фазами переменного тока. Это поле «заставляет» ротор вращаться за счет электромагнитной индукции. Разница скоростей между полем и ротором обеспечивает постоянное движение и формирование крутящего момента.

Именно простота, надежность и высокая эффективность сделали трехфазный двигатель основой современной промышленности и энергетики.
